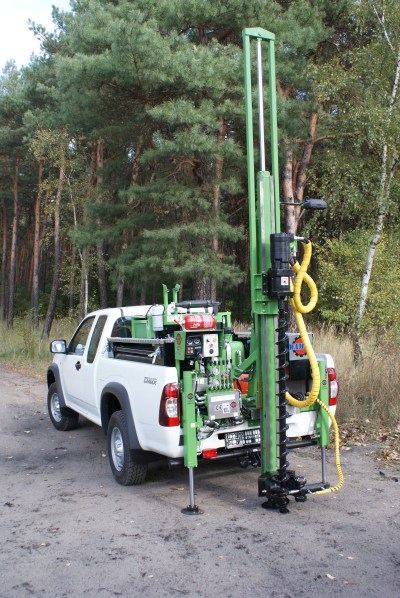

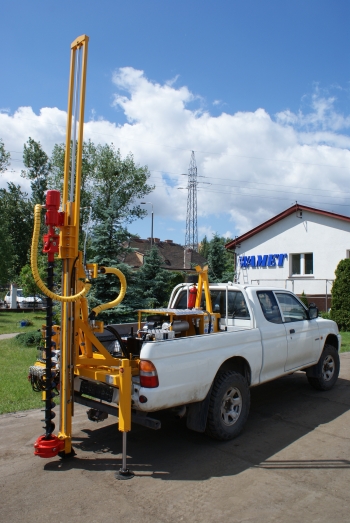

Wiertnica samochodowa H16S
Wiertnica samochodowa typu H16S przeznaczona jest do wykonywania nierurowanych otworów w gruncie metodą ślimakową o średnicy max Ø160 mm i głębokości max do 20 m.
Zamontowana może być na skrzyni samochodu terenowego 4x4, np. Toyota, Nissan itp. o ładowności min. 800 kg. Wiertnica posiada niezależny napęd silnikiem spalinowym oraz dwie stopy podporowe.
Wiercenie odbywa się za pomocą jednobiegowej głowicy obrotowej oraz ślimaków o długości 1 m zakończonych głowicą wiercącą.
Dokumentacja techniczna

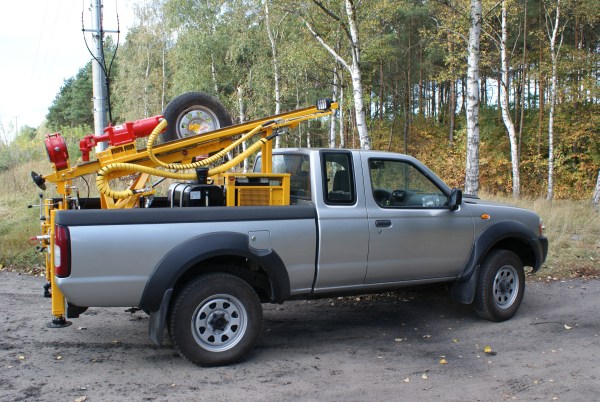

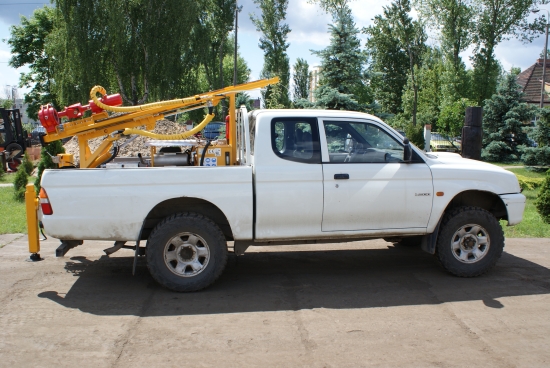

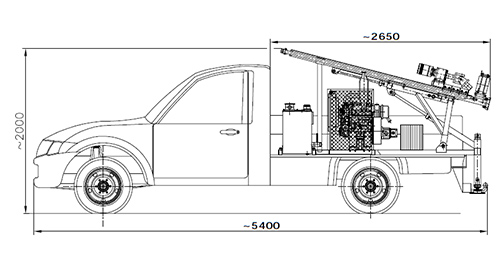

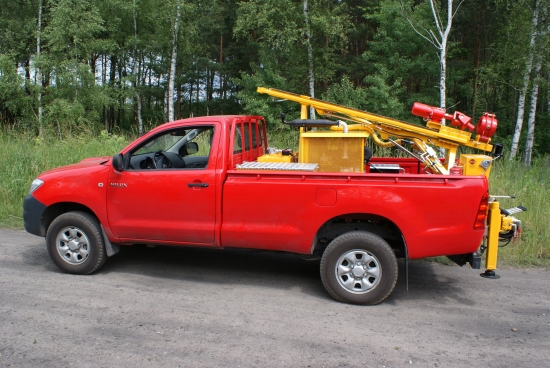

Wiertnica samochodowa typ H16S w położeniu transportowym

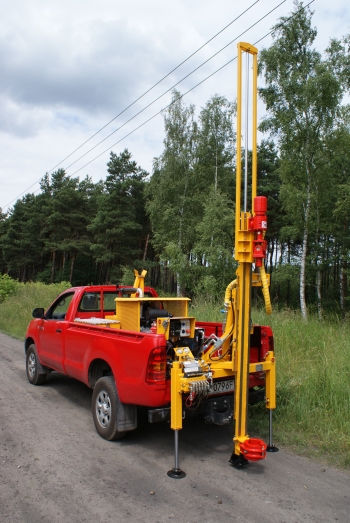

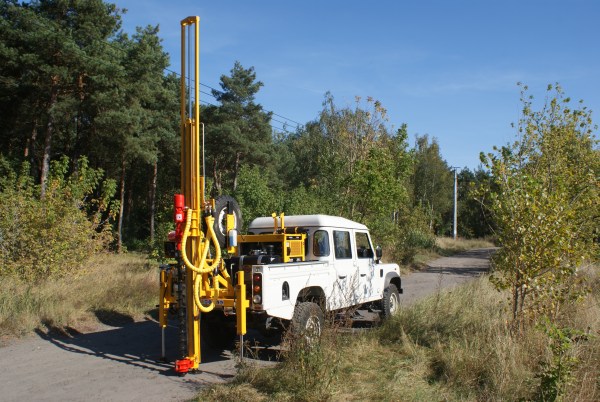

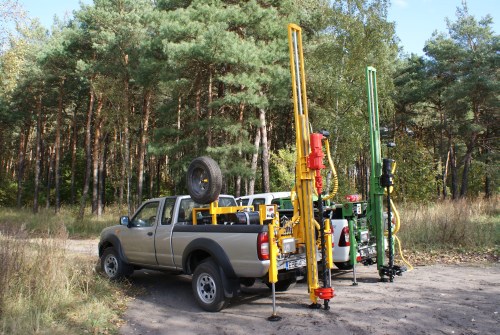

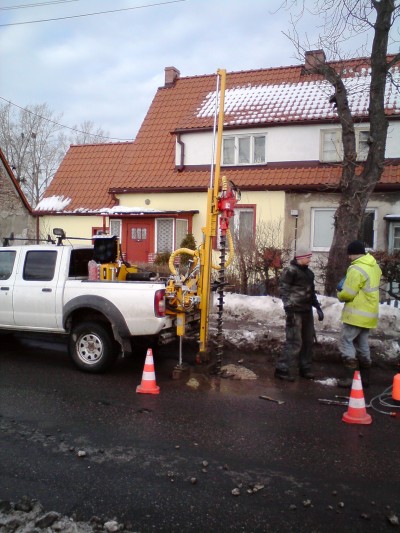

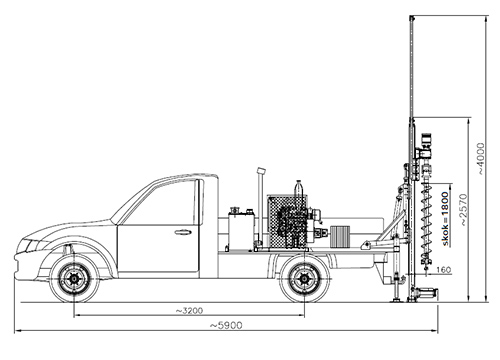

Wiertnica samochodowa typ H16S w położeniu roboczym
Dane techniczne H16S
| WIERTNICA SAMOCHODOWA H16S | TYP / PRZEZNACZENIE lekka, ślimakowa | |
|---|---|---|
| Parametry wiercenia | ||
| Max. średnica wiercenia | [mm] | Ø160 / Ø100 |
| Max. głębokość wiercenia | [m] | 15 / 20 |
| Głowica obrotowa | ||
| Moment obrotowy | [Nm] | 950 |
| Prędkość obrotowa | [obr/min] | 100 |
| Prowadnica | ||
| Skok głowicy obrotowej | [mm] | 1300÷1800 |
| Max. siła docisku | [kN] | 12 |
| Siła wyrywania | [kN] | 25 |
| Napęd główny | ||
| Rodzaj silnika | – | Diesel lub benzyna |
| Moc silnika | [kW] | 18 |
| Prędkość obrotowa max. | [obr/min] | 3000 |
| Informacje ogólne | ||
| Masa wiertnicy (bez osprzętu, z olejem i paliwem) | [kg] | ~650 |
