Wiertnica samochodowa  H25S


Wiertnica samochodowa typu H25S służy do wykonywania pionowych otworów w gruncie za pomocą wiercenia świdrem ślimakowym na sucho z zastosowaniem rur okładzinowych, do wyciągania urobku szlamówką lub świdrem rurowym, do pracy dłutem lub do wiercenia z płuczkami wiertniczymi w prawym obiegu z zastosowaniem świdrów trójgryzowych i innych głowic urabiających.

Nominalne parametry wiertnicy pozwalają na wykonywanie w gruntach średniozwięzłych otworów o średnicy 200 mm na głębokość 30 m metodą obrotową za pomocą świdra ślimakowego.

Posadowienie wiertnicy H25S na samochodzie terenowym czyni z niej mobilnąjednostkę odpowiednią do wykonywania różnorodnych odwiertów hydrogeologicznych.

Podzespoły robocze wiertnicy zasilane są z przystawki odbioru mocy samochodu bazowego ewentualnie z niezależnego agregatu hydraulicznegozabudowanego na samochodzie.



Dane techniczne

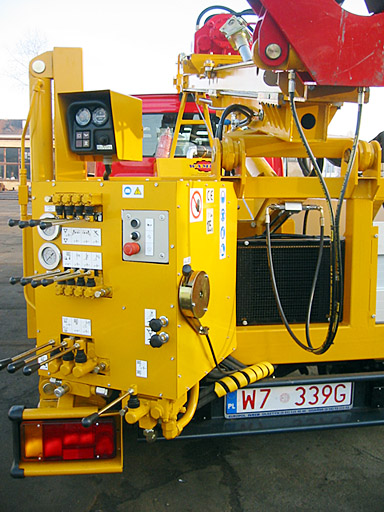

Wiertnica samochodowa H25SWiertnica samochodowa H25SWiertnica samochodowa H25SWiertnica samochodowa H25SWiertnica samochodowa H25SWiertnica samochodowa H25SPulpit sterowniczy H25SWiertnica H25S gotowa do jazdyWiertnica H25S z osobnym agregatem hydraulicznymWiertnica samochodowa H25SWiertnica samochodowa H20SGWiertnica samochodowa H25SWiertnica samochodowa H25SWiertnica samochodowa H25SWiertnica samochodowa H25SWiertnica samochodowa H25SWiertnica samochodowa H25SWiertnica samochodowa H25SWiertnica samochodowa H25SWiertnica samochodowa H25SWiertnica samochodowa H25S

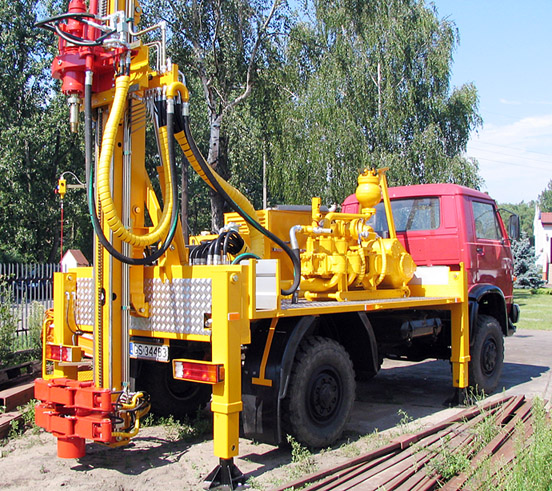

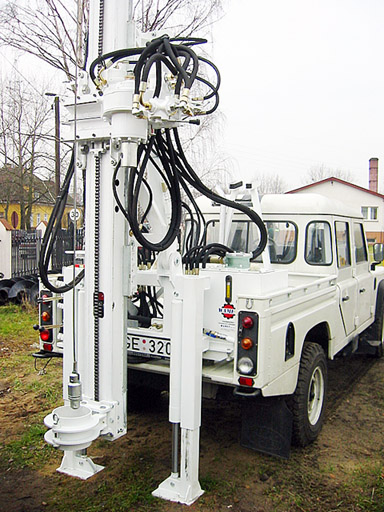

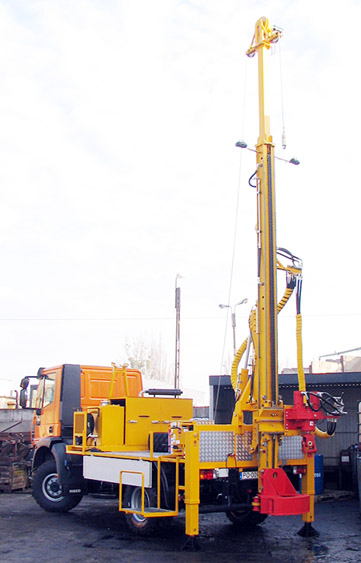

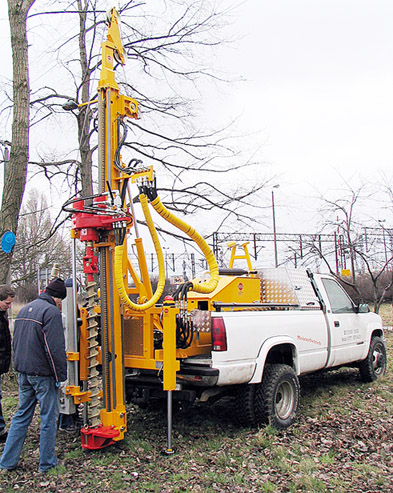

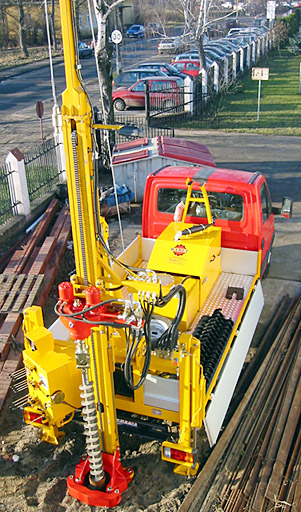

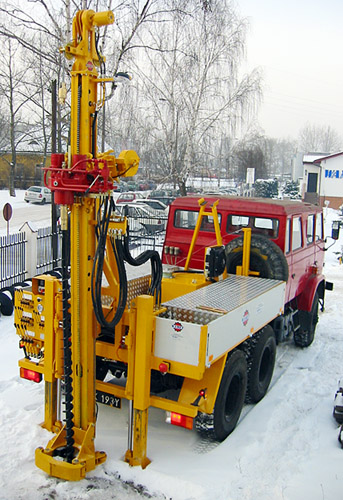

Wiertnica samochodowa typ H25S w położeniu roboczym

Wiertnica samochodowa typ H25S w położeniu roboczym

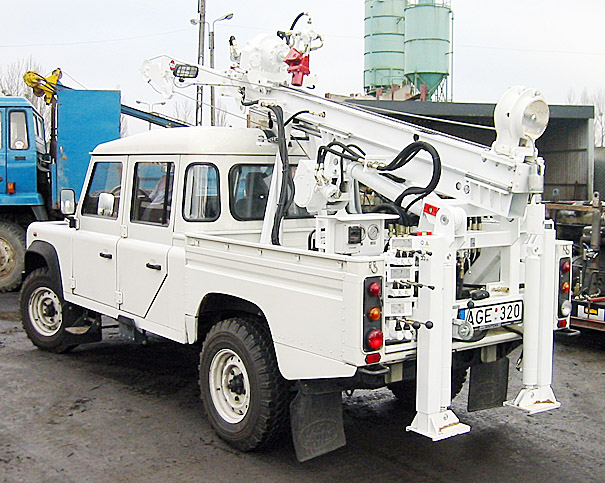

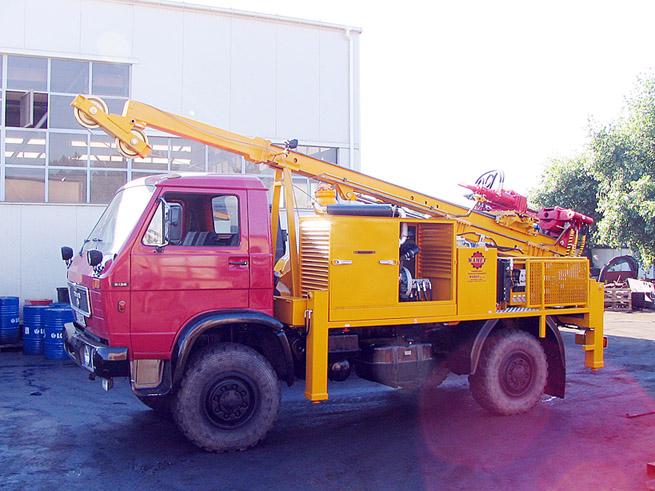

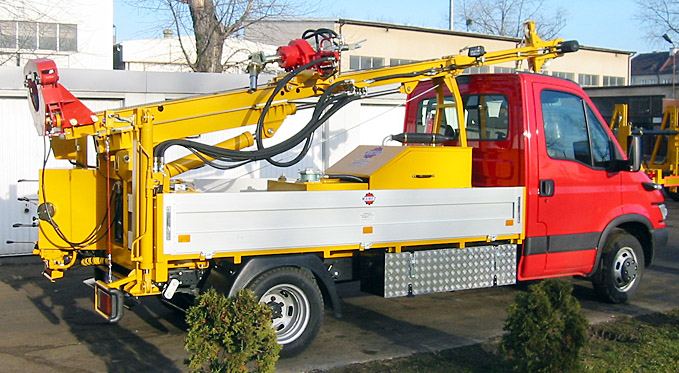

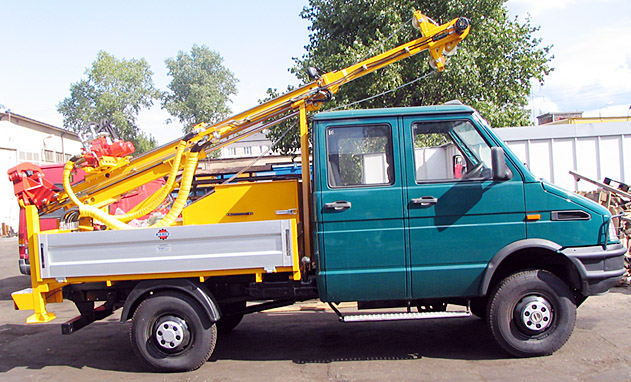

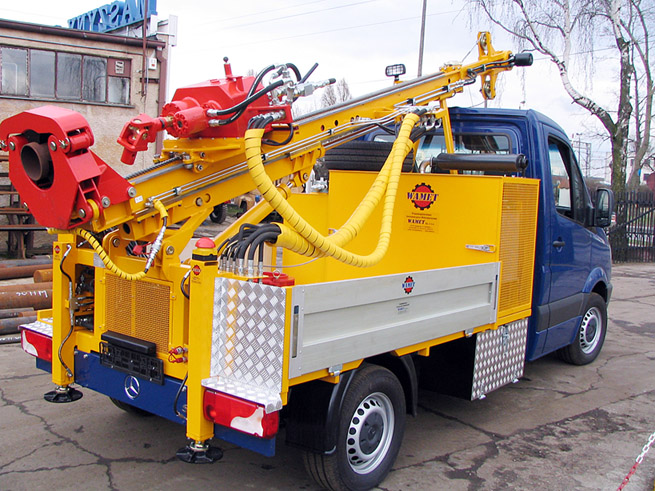

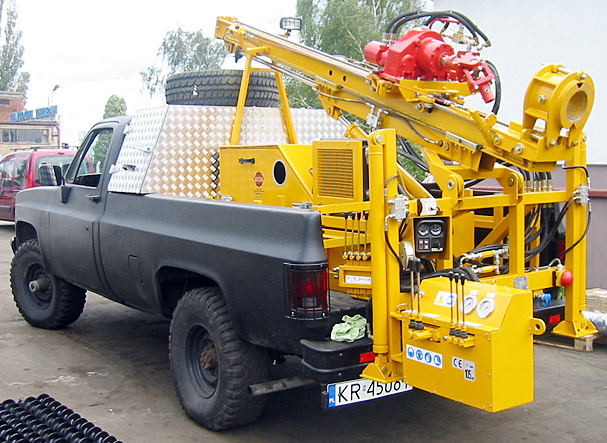

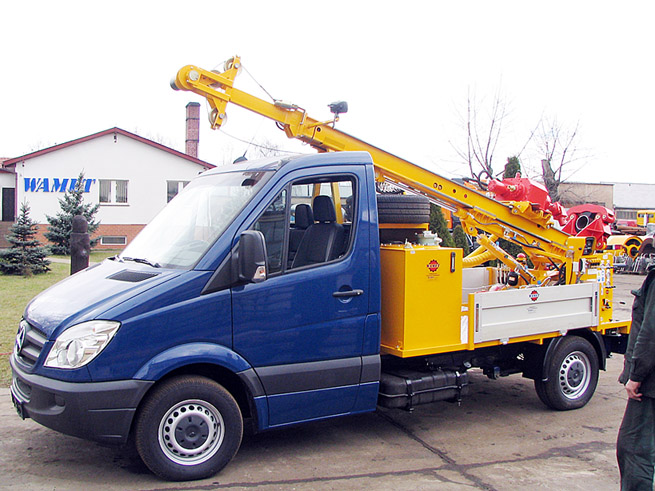

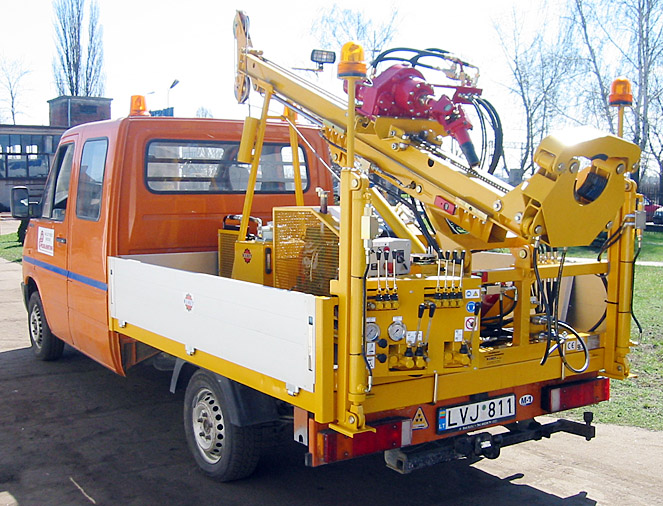

Wiertnica typ H25S w położeniu transportowym

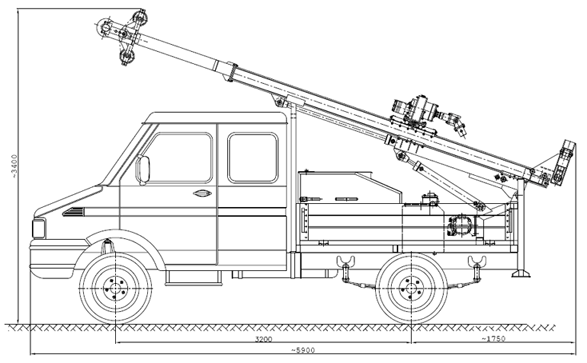

Wiertnica samochodowa typ H25S w położeniu transportowym



Dane techniczne


wiertnica samochodowaH25S
Max. średnica wierceniaø 200 mm
Max. głębokość wiercenia30 m
Wiertarka:
  • I bieg
  • II bieg
Moment
  • 400 daNm
  • 200 daNm
Prędkość
  • 45 obr/min
  • 90 obr/min
Szczęki zaciskowe
  • średnica rury okładzinowej max.
  • 9 5/8" (ø 244,5 mm)
Wciągarka hydrauliczna
  • max. siła w linie
  • średnica liny
  • długość liny
  • 12 kN
  • ø 10 mm
  • 50 m
Mechanizm przesuwu głowicy obrotowej
  • skok
  • siła docisku
  • siła wyrywania
  • 2400 mm
  • 21 kN
  • 32 kN
Przesuw prowadnicy
  • skok
  • siła docisku
  • siła wyrywania
  • 1400 mm
  • 95 kN
  • 140 kN
Szarpak
  • skok narzedzia podwieszonego do liny
  • masa narzędzia (max.)
  • 750 mm  620 mm  480 mm
  • 230 kg  375 kg  490 kg
Masa wiertnicy bez osprzętu~1700 kg
